2019年3月19日，由南京某機電股份有限公司等六家單位聯合承建的工信部2016年智能制造新模式應用項目——“某機電軌道交通門系統智能制造新模式應用擴建項目”以90.8的高分順利通過工信部驗收，其中數據源頭的PLM項目也同期完成驗收。
項目目标
基于本期PLM項目建設目标為：PLM系統作為南京某機電（集團技術中心、總部、電子公司）統一的研發設計平台，對南京某機電目前涉及的車輛門（司機門、乘客門）、站台門、車輛內飾（含內門）等主要業務的設計研發、基礎研究體系進行管理；與MES、ERP等系統集成并滿足智能工廠、國家智能制造新模式、南京某制造2025等相關項目智能設計建設的需要。通過本期PLM項目的成功實施，實現了對企業産品研發設計的相關數據和相關過程進行統一管理，促進企業項目管理、産品設計及産品管理的标準化、規範化，提高企業項目管理與産品管理的水平等信息化的建設上取得了一系列的成果。
建設內容
依據南京某機電産品研發設計及制造過程的業務特點，達赢信息基于達索3DExperience體驗平台及達赢信息在相關領域的信息化建設經驗，項目實施團隊全新定制實施符合企業需求的研發設計協同平台系統。
通過構建基于三維設計的的協同平台，一體化的實現DBOM/EBOM/PBOM的生成轉化，并于PBOM完成結構化工藝設計。該系統與MDM，MES，ERP，OA等信息化系統完成集成，實現産品數據的企業級流通驅動。

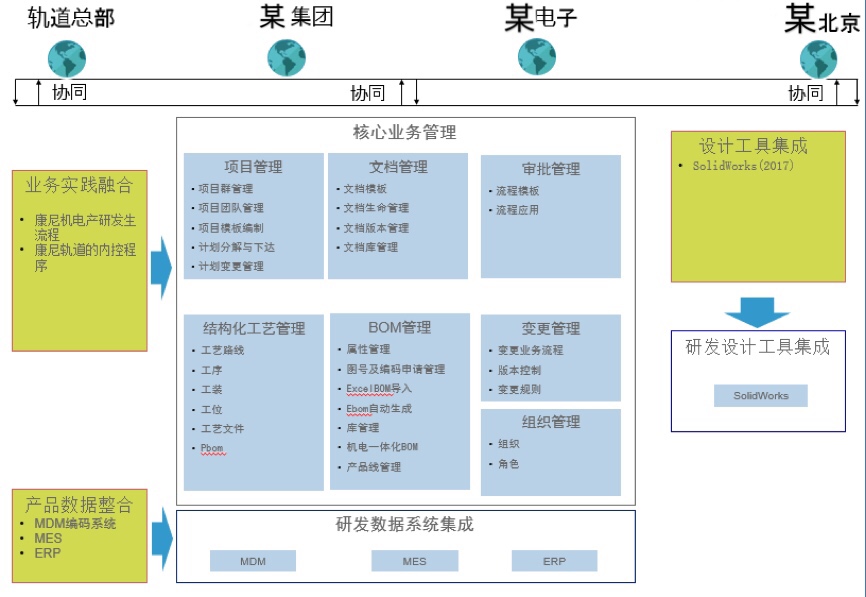

基于3DExperience協同設計平台架構
·基于公司級的權限管理

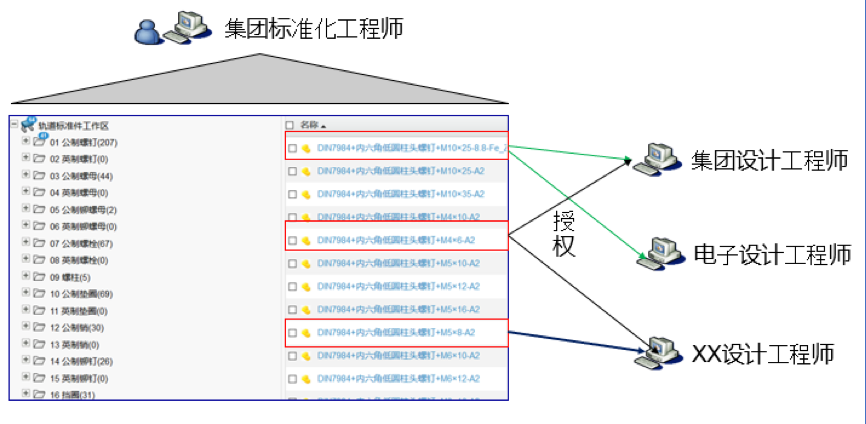

企業通用件授權管理模式
所有的産品數據對設計人員均可實現對公司部門級别的授權，南京某機電通過本期協同設計平台建設，全面管控企業通用件使用範圍，整體标準件數由建設初始整理的2500件減低到500件，全面減少了研發設計及生成物料管理成本。
所有的産品數據對分子公司均可實現即申請即批準授權，全面提升了産品數據的安全性，既能滿足分子公司特定業務場景的産品資料需求，又能全面滿足協同設計的需要。

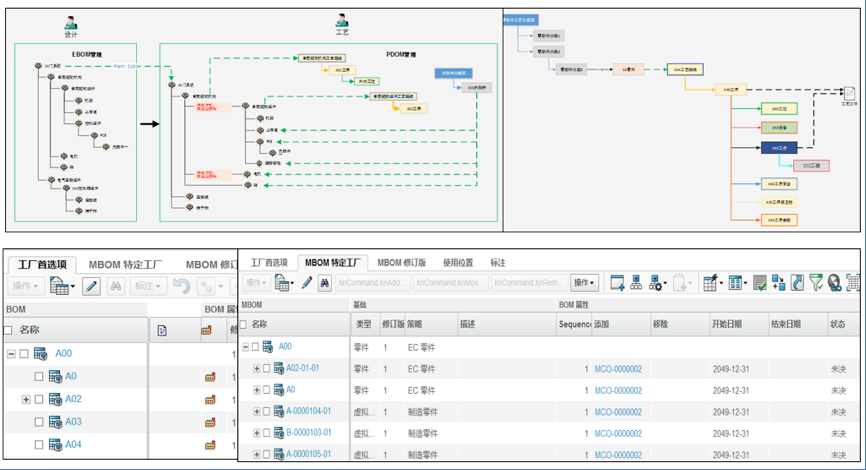

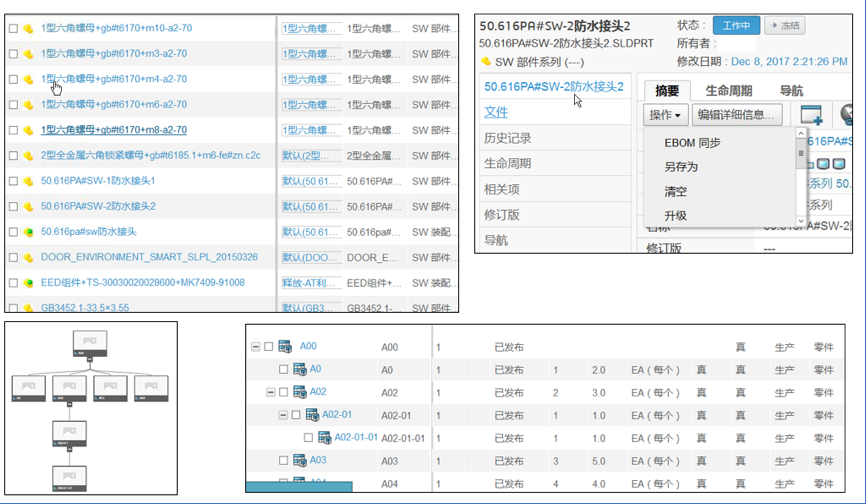

·DBOM-EBOM-PBOM的單一數據源在線協同
EBOM同步實現DBOM同步轉化為EBOM
多工廠的PBOM生成
南京某機電研發設計時需要涉及結構，電氣，工藝等設計專業，在設計過程中需要在線協同設計，通過3DExperience研發平台的成功引入實施，各專業人員完全實現了協同設計。
機械設計工程師完成相關結構設計，電氣設計工程師完成電氣設計及布線，并實時在線協同設計，完成整體DBOM的設計發布，并同步生成EBOM。
南京某機電具備多工廠的大批量生成能力，不同工廠需求不同的PBOM結構及管理模式。3DExperience平台成功實現了單一EBOM的多PBOM結構管理模式，在工廠級别靈活的進行PBOM結構管理，全面提升工藝設計産品數據管理能力。

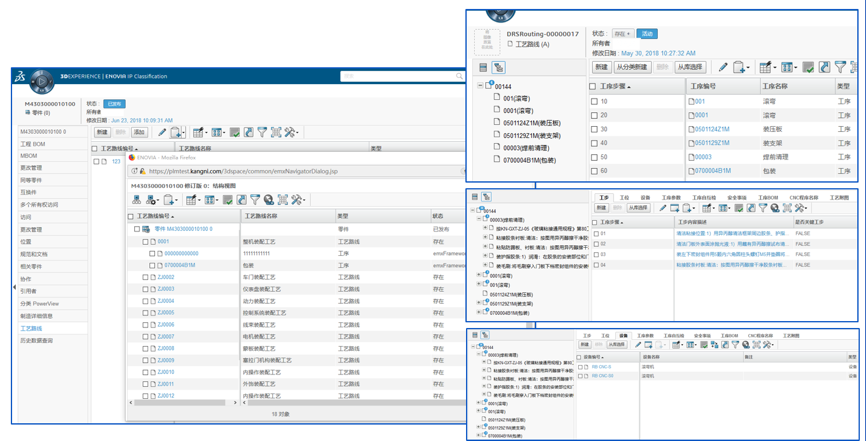

·面向智能制造的結構化工藝

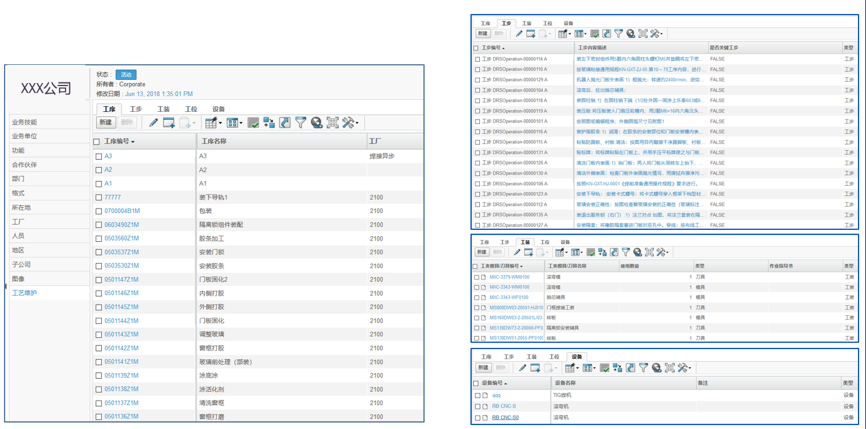

公司級别的基礎工藝數據
結構化工藝
為實現南京某機電的制造制造戰略，本期項目實施了結構化工藝功能，通過公司級工藝數據的标準化體系建設，總結了公司的工藝設計制造經驗。在工藝設計方面，構建典型工藝設計，提升了工藝設計能力及效率。
