2020年了,用喝杯咖啡的時間完成橋梁設計
發布人:admin發布時間:2020-01-09浏覽次數:

結構梁橋具有構造複雜,但構件類型相對較少(可拆分為頂闆、底闆、腹闆、隔闆及其它構件)的特點,适合首先進行正向設計方法的探索。目前達索軟件鋼結構建模思路主要來源于船舶工程,由于設計思路差異巨大,因此基于船舶工程的鋼結構模塊不宜直接應用到橋梁工程。


因此,我們在某客戶項目上定制開發了面向橋梁鋼結構設計快速生成三維模型的功能:



建立參數化主梁截面(截面參數化)—>截面參數沿跨徑方向規律(截面參數的函數化)—>生成主梁輪廓結構(方案設計深度)—>通過模闆定義不同類型的隔闆



通過截面定義的方式,可以保證本軟件适用于所有截面具有相同拓撲形狀的結構(即橋梁在任意位置的截面均能由同一組參數進行描述)。這對于拓展軟件的适用範圍具有重要意義,可廣泛應用于單箱單室、單箱多室、多箱多室等多種類型的主梁形式,快速由截面與法則生成橋梁三維輪廓。

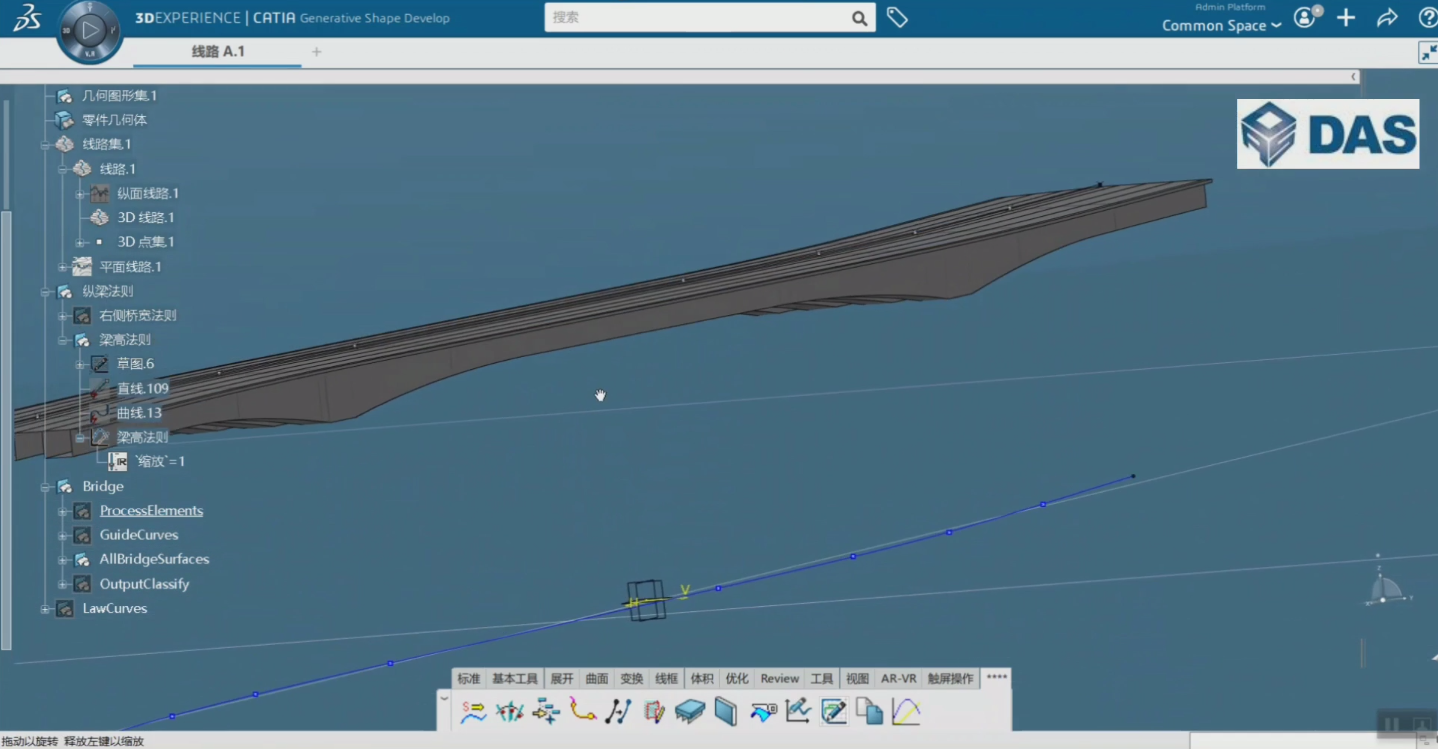

點擊下方圖片可觀看操作視頻:



CATIA具有強大的曲線和曲面處理能力,優秀的模型參數化,模闆能力,通過骨架,參數化設計加模闆實例化可完成複雜橋梁的建模功能。但由于缺乏專業性的設計環境,專業化的對象分類,導緻設計人員隻是為了建模而建模,不具有正向設計能力。


本文檔的目的,是通過整理橋梁工程類型對象,對象所具有的屬性,上下序關系,總體設計流程,梳理出上部結構、下部結構、各附屬結構間的相互間的接口,定制開發出一款橋梁專業各部分設計時都能用到的專業化橋梁三維設計軟件,便于橋梁設計人員更專注于設計而非建模。
